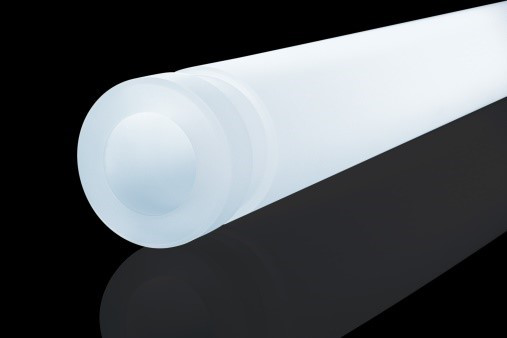

光纖級石英管

I.?應用領域

光纖級石英管作為RIC 工藝中套管的延長管， PCVD 和 MCVD 工藝中石英輔助材料。



II.?產品特性

?

光纖級石英管具備幾何尺寸精度高、純度高、低羥基等特性。





III.?產品類型

PQ181F



IV.?產品規(guī)格

外徑范圍	外徑偏差	壁厚偏差	偏壁度	橢圓度	彎曲度
35.00≤OD<45.00	±1.2%	±6.25%	15%	1.5%	0.1%
45.00≤OD<55.00	±1%	±5.5%	8%	1.5%	0.1%
55.00≤OD<65.00	±0.8%	±5.5%	8%	1.5%	0.1%
65.00≤OD<80.00	±0.8%	±5.5%	8%	1.5%	0.1%
80.00≤OD<120.00	±0.8%	±5.5%	10%	1.5%	0.1%
120.00≤OD<160.00	±0.8%	±5.5%	10%	1.5%	0.1%

?

?

1. 物理化學性能
   1. 雜質含量 單位：ppm

類型	標準	Al	Ca	Cr	Cu	Fe	K	Li	Mg	Mn	Na	Ti	Zr
? PQ181F	典型值	16.2	1	<0.05	<0.05	0.5	1.2	0.9	0.2	<0.05	1.1	1.5	1
	最大值	25	1.5	0.1	0.1	1	1.5	1.5	0.2	0.2	2	4	2

?

ii.?羥基含量

?

PQ181F

OH＜70ppm

?

• 物理性能

項目	指標值
體積密度（g/cm3）	2.2
導熱系數（w/m·k，1000℃）	2.28
熱膨脹系數（℃-1，1000℃）	5.5×10-7
軟化點（℃）	1670
退火點（℃）	1210
應變點（℃）	1110





?

?

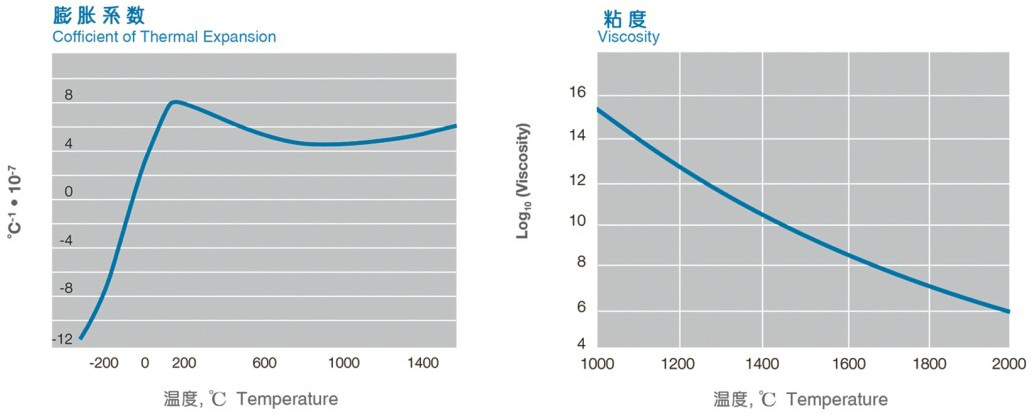

1. 熱膨脹系數和粘度
