光纖級石英棒
光纖級石英棒
I.?應(yīng)用領(lǐng)域
光纖級石英棒作為種子棒和把手棒用在 VAD 和 OVD 工藝中沉積和延伸環(huán)節(jié)。
II.?產(chǎn)品特性
光纖級石英棒具備純度高、強度高等特性。
III.?產(chǎn)品類型
PQ191F
IV.?產(chǎn)品規(guī)格
連熔棒：
| 外徑范圍 | 外徑偏差 | 橢圓度 | 彎曲度 |
| 20.00≤OD＜30.00 | ±1.25% | 1.25% | 0.15% |
| 30.00≤OD＜50.00 | ±1.25% | 1.25% | 0.15% |
| 50.00≤OD＜100.00 | ±1.25% | 1.25% | 0.15% |
| 100.00≤OD＜160.00 | ±1.00% | 1.00% | 0.15% |
磨棒：
| 外徑范圍 | 外徑偏差 | 橢圓度 | 彎曲度 |
| 20.00≤OD＜160.00 | ±1.00% | 1.00% | 0.05% |
- 物理化學性能
- 雜質(zhì)含量 單位：ppm
| 類型 | 標準 | Al | Ca | Cr | Cu | Fe | K | Li | Mg | Mn | Na | Ti | Zr |
| ?
PQ191F |
?
典型值 |
?
16.2 |
?
1 |
?
<0.05 |
?
<0.05 |
?
0.5 |
?
1.2 |
?
0.9 |
?
0.2 |
?
<0.05 |
?
1.1 |
?
1.5 |
?
1 |
| ?
最大值 |
?
25 |
?
1.5 |
?
0.1 |
?
0.1 |
?
1 |
?
1.5 |
?
1.5 |
?
0.2 |
?
0.2 |
?
2 |
?
4 |
?
2 |
?
ii.?
羥基含量
?
?
- 物理性能
| 項目 | 指標值 |
| 體積密度（g/cm3） | 2.2 |
| 導熱系數(shù)（w/m·k，1000℃） | 2.28 |
| 熱膨脹系數(shù)（℃-1，1000℃） | 5.5×10-7 |
| 軟化點（℃） | 1670 |
| 退火點（℃） | 1210 |
| 應(yīng)變點（℃） | 1110 |
?
?

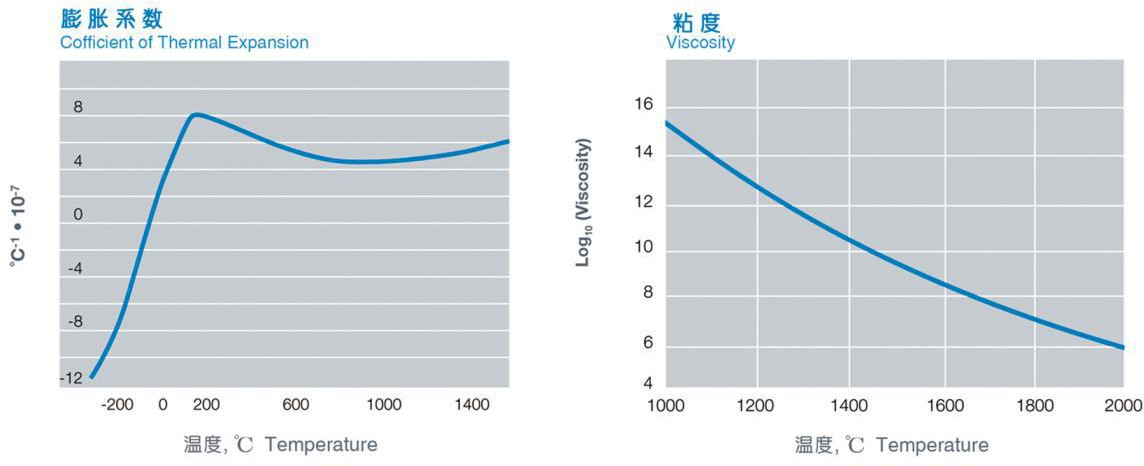

- 熱膨脹系數(shù)和粘度
